一文详解骁龙 855 和 8cx 芯片!

12-08 IT文章

一文详解骁龙 855 和 8cx 芯片!

一文详解骁龙 855 和 8cx 芯片!

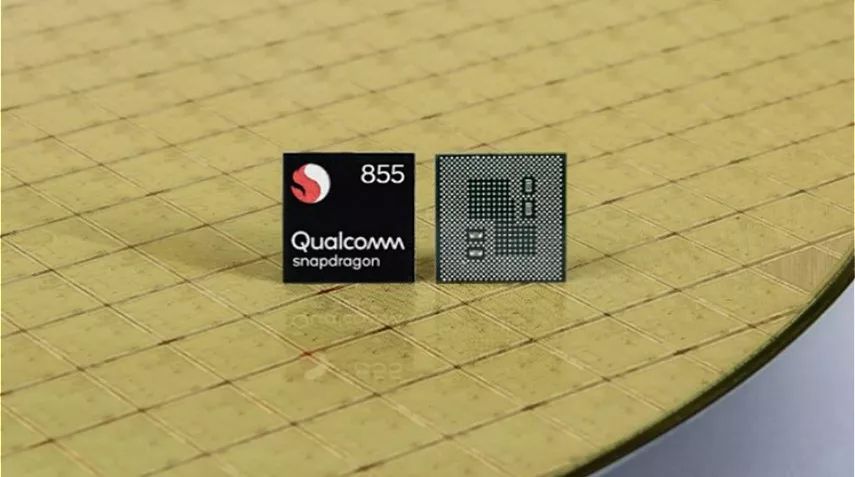

近日,高通在 2018 骁龙技术峰会上正式揭晓了骁龙 855 移动平台以及骁龙 8cx PC 计算平台。

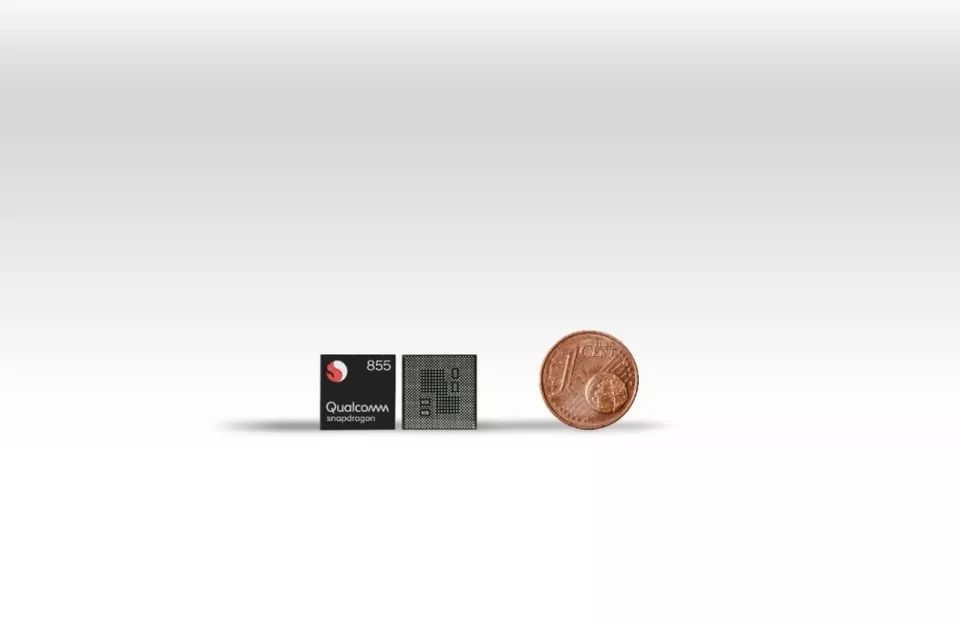

骁龙 855 移动平台采用台积电 7nm 制程工艺,整个 SoC 由 Kryo 485 架构 CPU、Adreno 640 GPU、Spectra 380 ISP、Hexagon 690 DSP、X24 调制解调器以及 Wi-Fi、安全等模块组成。


其中,CPU 部分采用了 8 颗 Kryo 485 架构核心,由 1 颗主频为 2.84GHz 的超级核心、3 颗主频为 2.42Ghz 的性能核心和 4 颗主频 1.8GHz 的效能核心组成,高通宣称 CPU 性能部分相比前代的骁龙 845 提升 45%;支持最高 16GB 的 LPDDR4X 2133MHz 运行内存。

GPU 部分则升级到最新的 Adreno 640,支持 Vulkan 1.1、HDR 游戏、PBR 物理特效、8K VR 视频,最多支持外接 2 台 4K HDR 显示器。官方称其相比前代 Adreno 630 在图形渲染速度上提升 20%,并强调在每瓦效能方面继续保持业界领先。

一文详解骁龙 855 和 8cx 芯片!

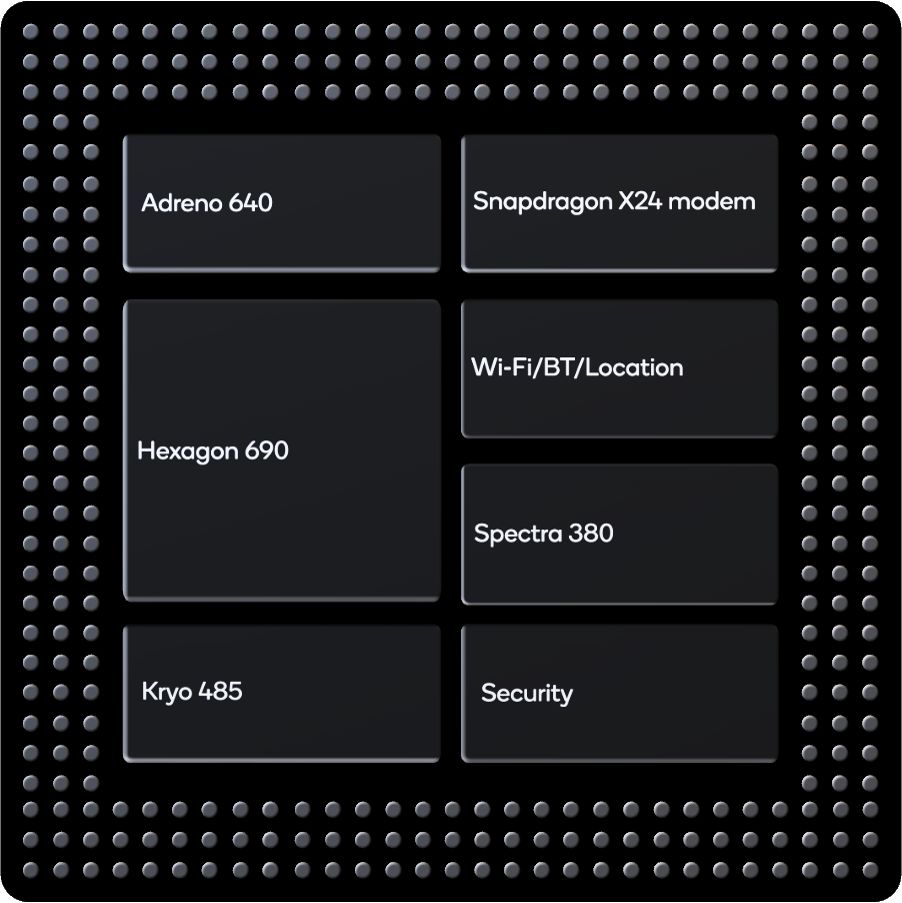

骁龙 855 示意图


AI 性能方面,高通对骁龙 855 的 CPU、GPU、DSP 部分都进行了 AI 计算优化,依托其第四代 AI 引擎整体 AI 算力可以达到每秒超过 7 万亿次运算(7TOPs)。全新的 Hexagon 690 DSP 中包含一个 Hexagon 张量加速器,四个 Hexagon 向量扩展内核,还增加了四线程标量内核,综合实现了专有的、可编程的 AI 加速,能够为 INT 16、INT8 等提供 AI 加速,支持矩阵及向量的计算加速,整体 AI 性能较前代提升 3 倍。


一文详解骁龙 855 和 8cx 芯片!


拍照及视频拍摄方面,Spectra 380 ISP 集成了大量硬件加速的计算机视觉能力,能够实现拍摄对象的侦测追踪及立体景深处理功能;Spectra 380 ISP 支持单个 2200 万像素的双摄模组或 4800 万像素单摄;支持 4K HDR 60fps 的视频录制,并且 Spectra 380 还是首个支持 HDR10+ 视频拍摄的 ISP,能够录制超过 10 亿色的画面。

一文详解骁龙 855 和 8cx 芯片!

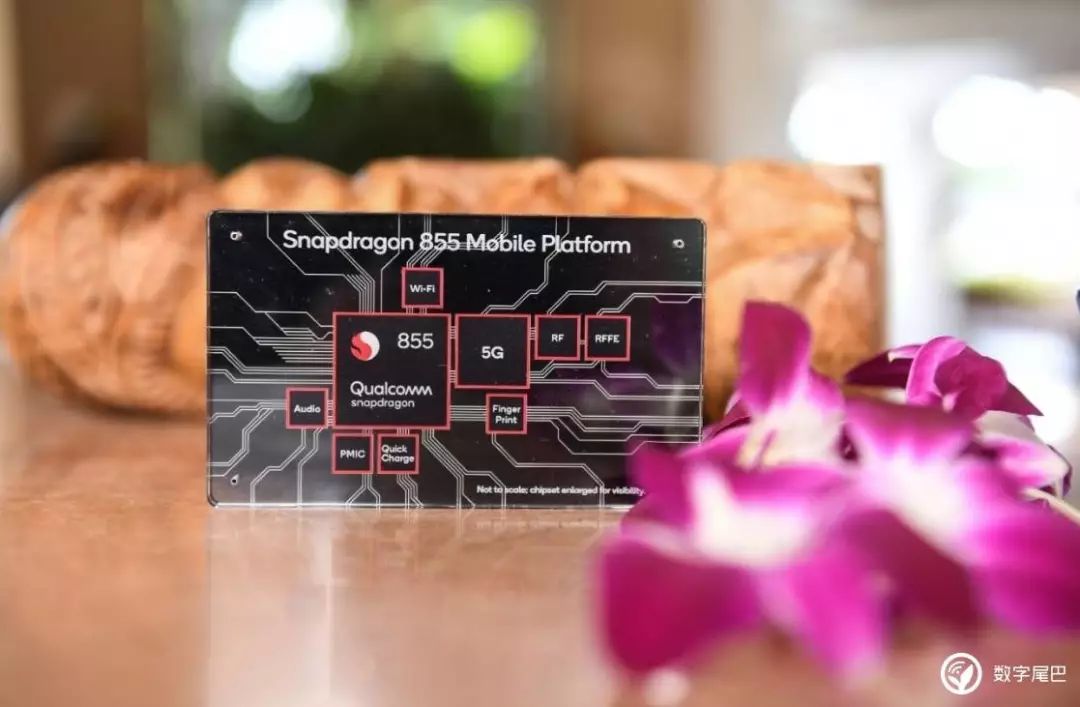

通信及连接方面,骁龙 855 集成 X24 LTE 调制解调器,可外挂 X50 基带实现 5G 网络传输;集成了 60GHz Wi-Fi 移动平台,支持 Wi-Fi 6 标准,Wi-Fi 速度可达 10Gbps;还增强了对 Qualcomm TrueWirelss 技术的支持,优化了分体式耳机左右耳塞间的时延。

一文详解骁龙 855 和 8cx 芯片!


生物识别方面,支持虹膜、语音、面部识别以及基于高通 3D 声波传感器的屏下指纹识别,3D 声波传感器能够穿透不同类型的污渍准确识别用户指纹,并支持更薄的机身设计,具备更高的安全性和识别准确性。

可以看到,此次骁龙 855 移动平台除了基础的 CPU、GPU 性能,在 AI、视频拍摄、网络连接方面都有较大幅度的提升,也更加让人期待明年搭载该芯片的手机的表现。


一文详解骁龙 855 和 8cx 芯片!

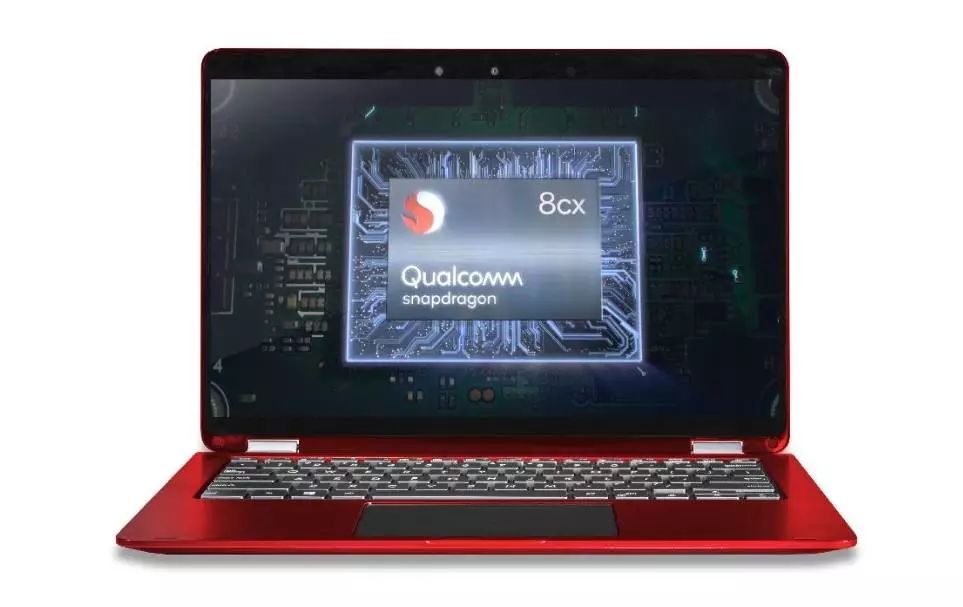

除了骁龙 855 移动平台,高通还推出了首款 7nm PC 计算平台——骁龙 8cx。

一文详解骁龙 855 和 8cx 芯片!

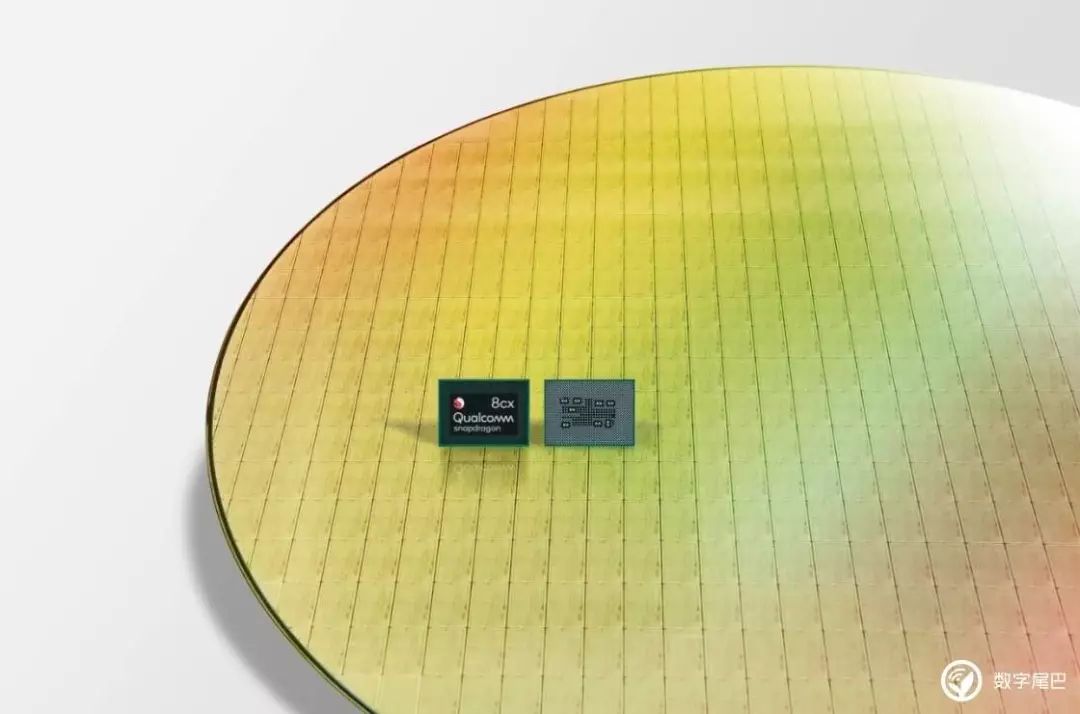

与此前的骁龙 850 类似,全新的骁龙 8cx 专为 Windows 平台的笔记本电脑设计,采用 7nm 制程工艺打造,也是 PC 领域首款采用 7nm 制程的芯片。


一文详解骁龙 855 和 8cx 芯片!

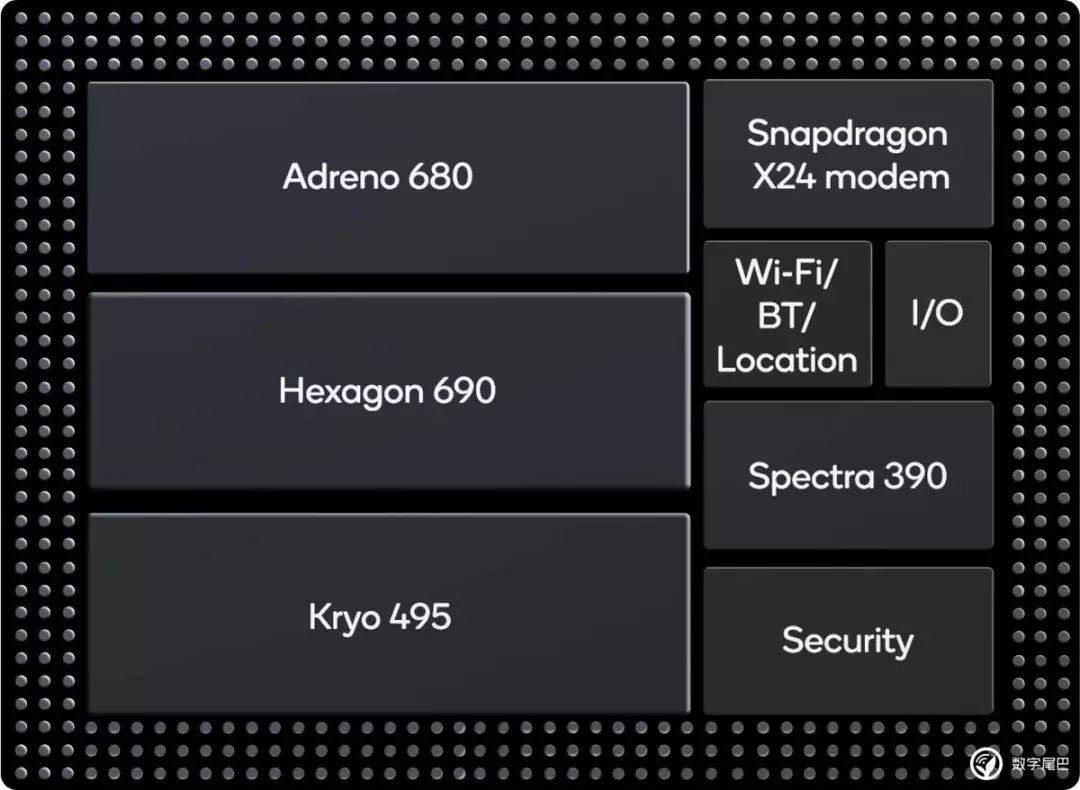

骁龙 8cx 整体由  Kryo 495 架构 CPU、Adreno 680 GPU、Spectra 390 ISP、Hexagon 690 DSP、X24 LTE 调制解调器以及 Wi-Fi、安全等模块组成,TDP 为 7W,主打无风扇低发热的性能体验。

一文详解骁龙 855 和 8cx 芯片!

骁龙 8cx 示意图

Kyro 495 CPU 基于 ARM A76 架构,采用四大核 + 四小核设计,配备了 10MB 的系统缓存,官方称其性能可比肩 15W TDP 的低功耗 PC 处理器。

一文详解骁龙 855 和 8cx 芯片!
