2017年，AMD Zen架构诞生，从锐龙到霄龙，从桌面到笔记本再到数据中心，刮起了一股强劲的旋风，打破了x86处理器行业多年的沉寂，尤其是霄龙带领AMD重返数据中心市场，开启了一个新的时代。

两年过去了，第二代霄龙终于来了！

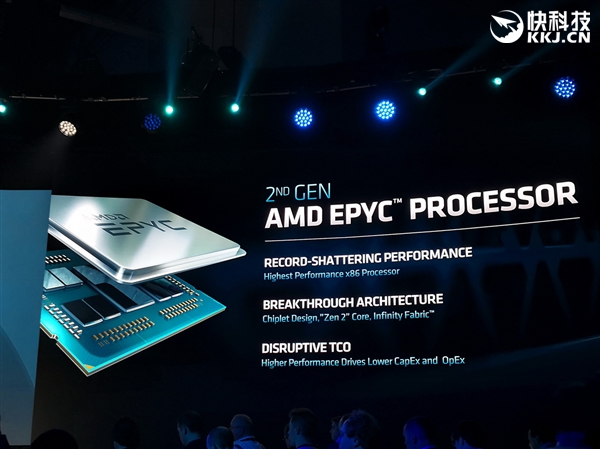

美国当地时间8月7日，在有着上百年历史的旧金山艺术宫(Palace Of Fine Arts)，AMD CEO苏姿丰博士亲自发布了全新一代霄龙7002系列(代号Rome)，创下80项世界纪录的史上最强x86处理器。

二代霄龙和桌面三代锐龙一样使用了台积电7nm工艺，官方指标是可以将晶体管密度翻一番，同等功耗下频率提升25％，或者同等性能下功耗减半。

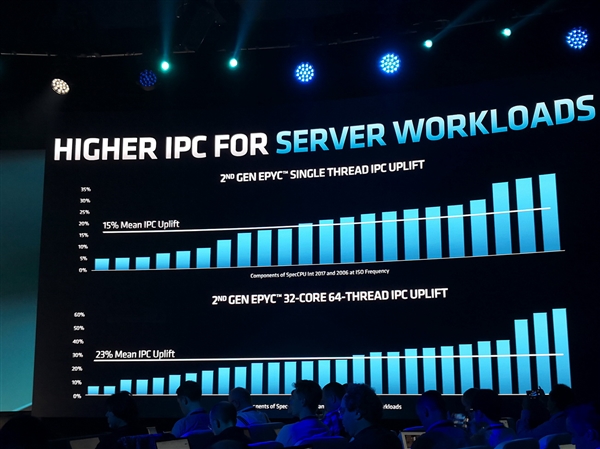

同样与三代锐龙一致，二代霄龙也使用了Zen 2新架构，单线程IPC(可理解为架构性能或者单核性能)提升幅度平均15％，32核心64线程下IPC平均提升幅度则达到了23％，同时加入了大量的服务器、数据中心、云等相关功能特性，互连、内存、安全、电源等等都得到了相应的强化。

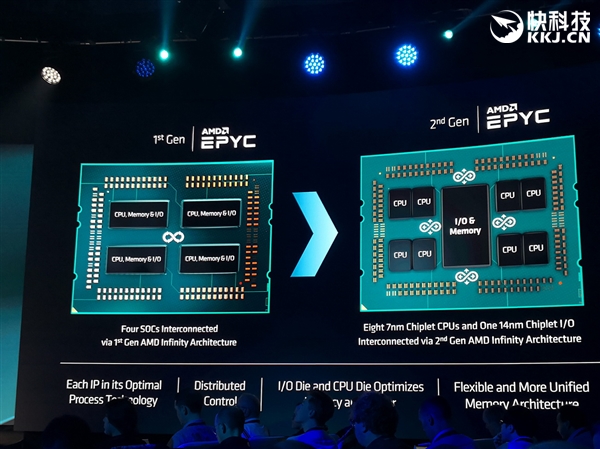

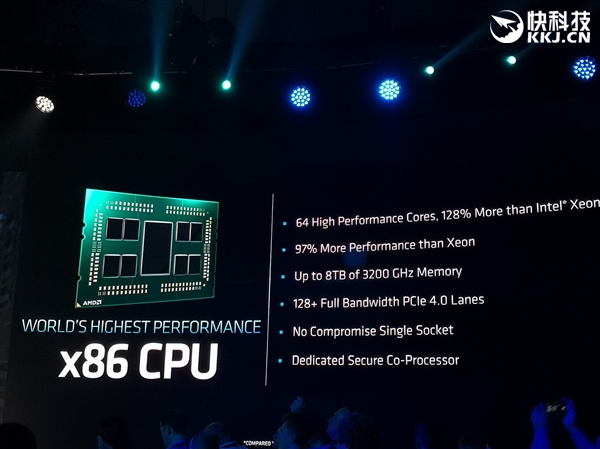

二代霄龙也采用了chiplet小芯片设计，基础单元还是CCX，每个CCX包含4个核心(8个线程)，然后两个CCX组成一个CCD，也就是一个CPU Die，包含8个核心(16个线程)，然后每颗处理器包含多个CPU Die，最多8个组成64个核心(128个线程)。

同时，每颗芯片上还有一个单独的I/O Die负责输入输出，并集成DDR4内存控制器、PCIe控制器，通过第二代Infinity Fabric总线连接所有CPU Die，采用GF 14nm工艺制造(锐龙三代上的I/O Die工艺是GF 12nm)。

这种做法的好处最直接的就是可以降低大芯片的设计、制造难度，节省成本，提高良品率，同时相比于一代霄龙将I/O部分独立出来之后，可以与所有CPU核心平等连接，无论带宽还是延迟都保持一致，更便于管理和系统、软件的调用。

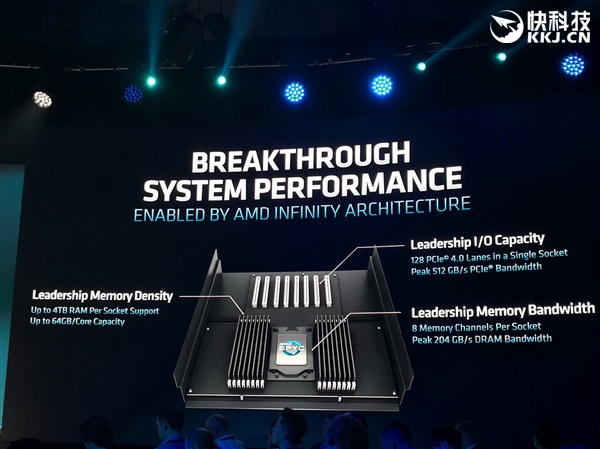

内存继续支持八通道DDR4，类型包括RDIMM、LRDIMM、NVDIMM、3DS，最高频率3200MHz(一代为2666MHz)，每个核心最大还是64GB，但是凭借翻番的核心数量，单路最大内存容量也翻倍来到了4TB。

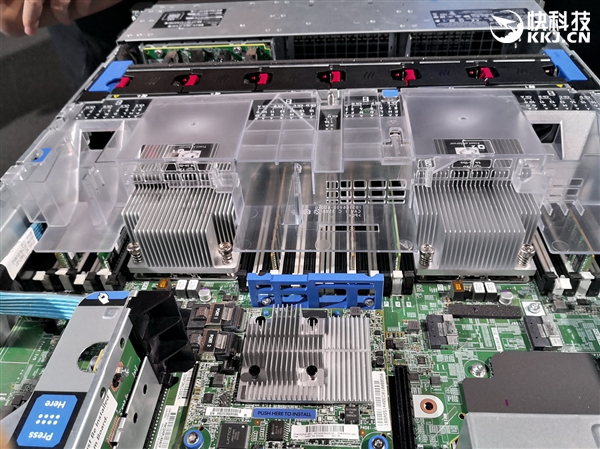

二代霄龙还是第一个支持PCIe 4.0的服务器平台，每路最多128条PCIe 4.0总线，分为八条x16(可继续细分成x8/x4/x2/x1)，每一条的双向带宽都是64GB/s(可连接最多8个设备)，因此每路的峰值总带宽达512GB/s，同时完整支持PCIe P2P、IOMMU。双路系统中，每颗处理器分出64条彼此互连，对外合计还是128条PCIe 4.0。

相比于消费级桌面平台，PCIe 4.0对于数据中心的作用和意义更加明显，尤其是NVMe SSD存储性能和网络性能，都可以获得巨大的飞跃。

二代霄龙最多支持四路并行，每两颗处理器之间的Infinity Fabric总线通道带宽为18GT/s，比一代的10.7GT/s提升了多达68％。

内置独立安全子系统和AMD安全处理器，是一个基于ARM A5架构的32位微控制器，同时内存控制器内置AES-128加密引擎，内存加密秘钥从一代的15个暴增至509个，同时继续支持SME安全内存加密、SEV安全加密虚拟化，并增加支持虚拟透明加密。

当然，二代霄龙保持向下兼容，现有平台可以无缝升级。

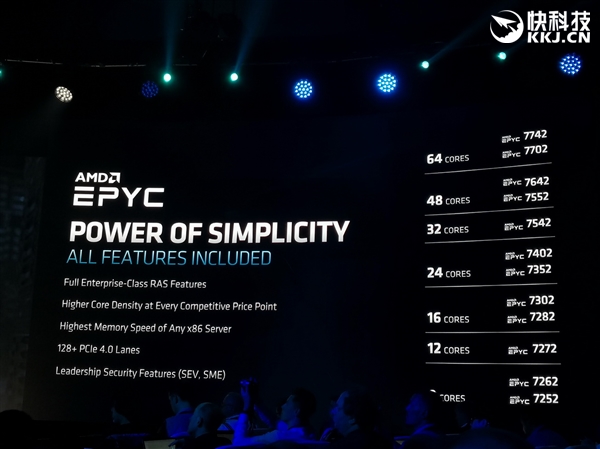

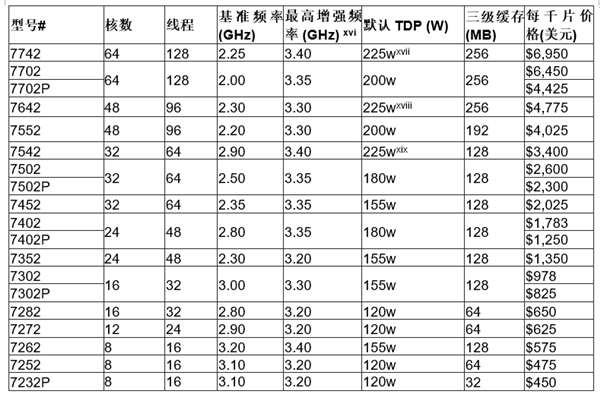

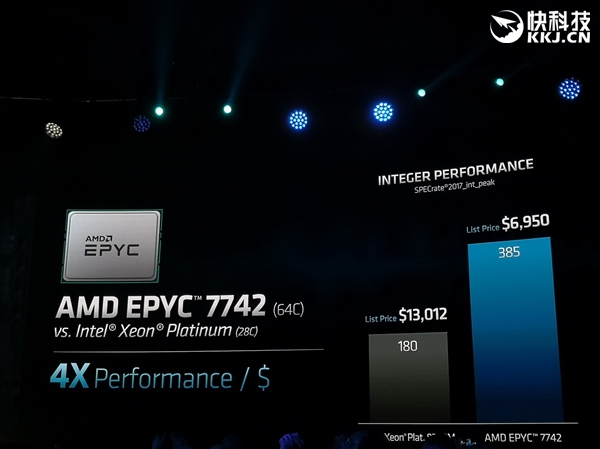

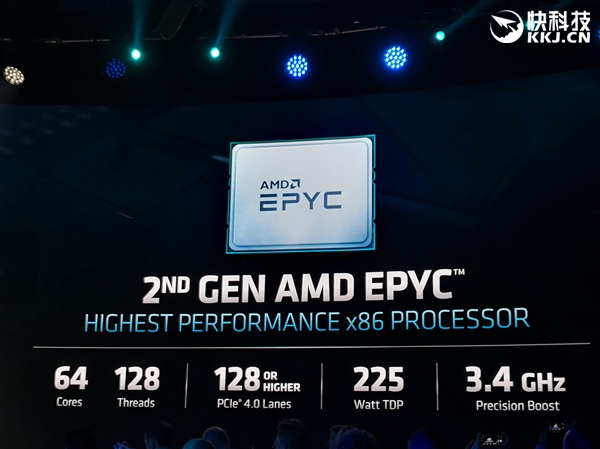

二代霄龙首发共有19款型号，包括14款双路型、5款单路型，其中双路旗舰型号是霄龙7742，64核心128线程，256MB三级缓存，基准频率2.25GHz，加速最高3.4GHz，默认热设计功耗225W，最高可以开放到240W，价格6950美元。

相比之下，一代旗舰霄龙7601为32核心64线程，频率2.2-3.2GHz，热设计功耗180W，也就是说第二代在核心数量翻番的同时，加速频率最多提升了200MHz，热设计功耗则只增加了45W，或者说25％。

霄龙7702也是64核心，频率2.0-3.35GHz，默认热设计功耗200W，最高还是200W，但是最低可以降到165W。

此外还有48核心两款、32核心三款、24核心两款、16核心两款、12核心一款、8核心两款。

单路旗舰型号是霄龙7702P，规格完全同霄龙7702，但是价格从6450美元降低到4425美元，还有32核心、24核心、16核心、8核心各一款。

频率方面，一代霄龙基准最高只有2.4GHz，二代则是2.0GHz起步，最高能做到3.1GHz(虽然只是8核心)，而加速频率一代只有2.7-3.2GHz，二代则来到了3.2-3.4GHz。

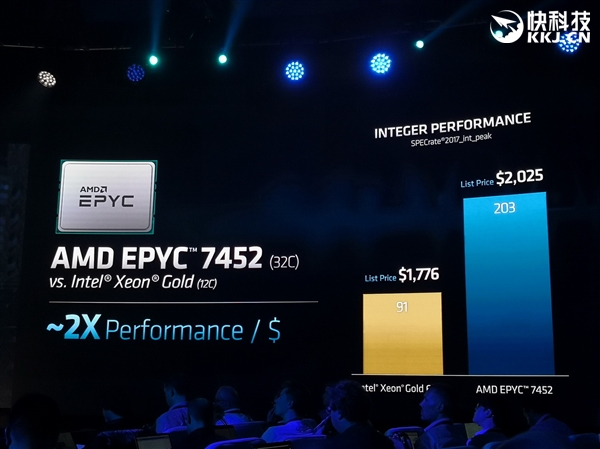

价格方面，从32核心旗舰霄龙7601到64核心旗舰霄龙7742只会增加65％，而到同样32核心、规格更高的霄龙7502(2600美元)，其实价格降低了几乎40％！
