原标题：2019年安卓旗舰第一芯片 高通骁龙855强在哪？

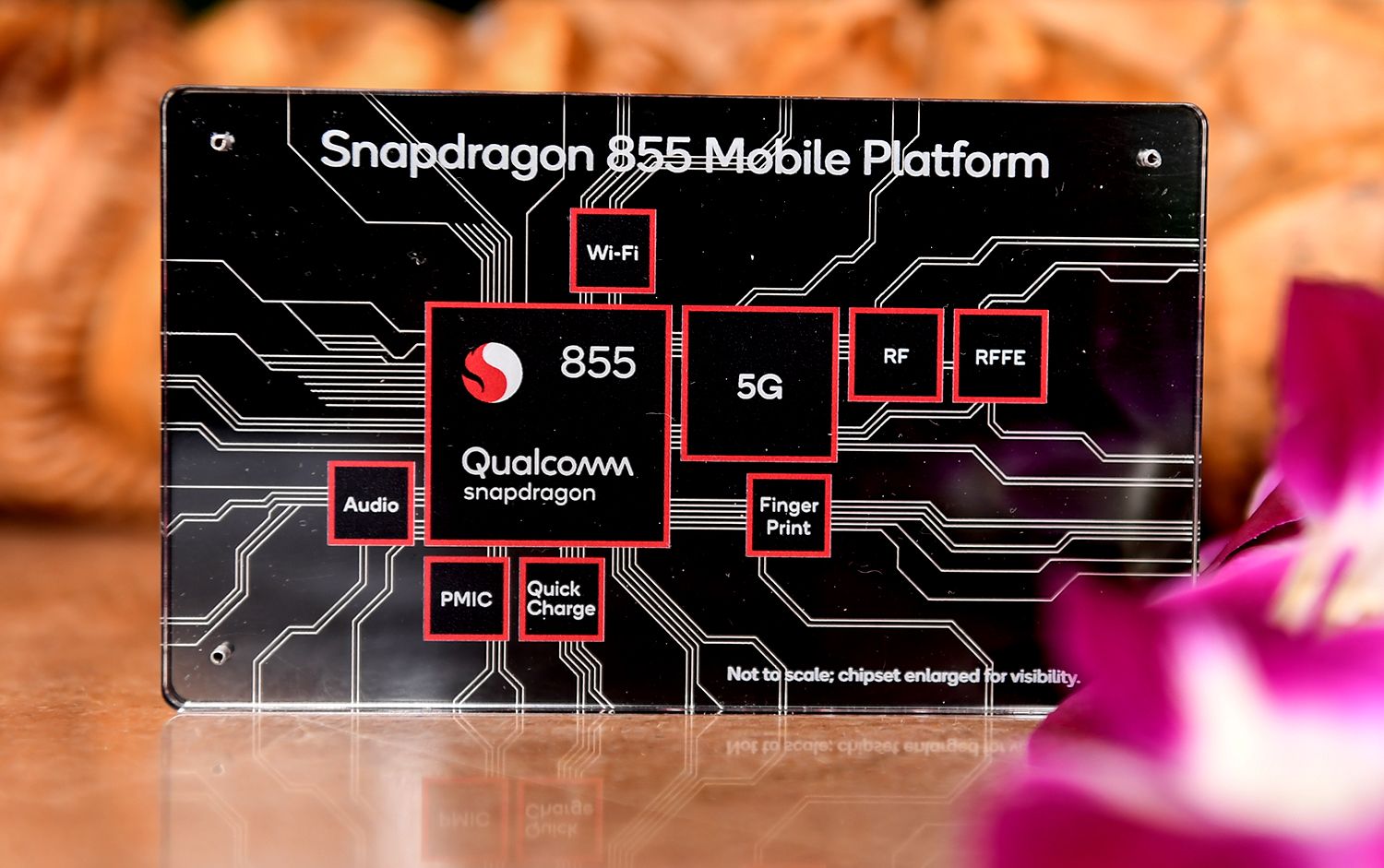

这些天，高通在夏威夷召开的第三届骁龙技术峰会，在本次峰会上，万众瞩目、期待已久的骁龙 8 系列旗舰移动芯片 Snapdragon 855 终于揭开详细面纱。正如峰会第一天高通所说，骁龙 855 移动平台是全球首款全面支持数千兆比特5G连接、业界领先的人工智能（AI）和沉浸式扩展现实（XR）的商用移动平台。

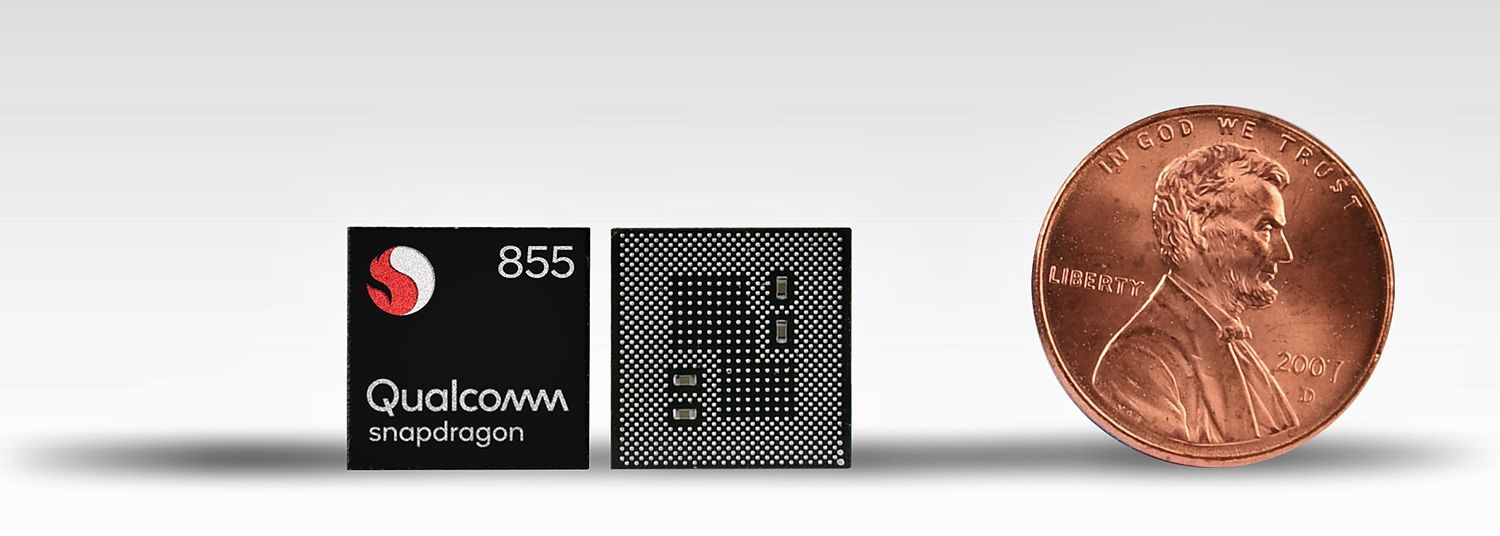

与此同时，也正如大多数人所知，骁龙 855 也将是下一代顶级旗舰智能手机标配的移动芯片。这枚采用全新芯片架构基于 7 纳米制程工艺而打造的芯片，带来了更高性能提升、更持续的电池续航，同时在影像、音频、流媒体、游戏和 XR 等各个方面都迎来了显著的体验改进。

这一次高通除了强调骁龙 855 为首个 5G 移动平台，支持 Sub-6GHz 低频率以及高频毫米波（mmWave）之外，同样非常重视的还有 AI 人工智能和机器学习能力方面的体验升级。下面，就让我们一起来看看，骁龙 855 在 CPU 和 GPU 等各方面的究竟有那些值得关注的改进。

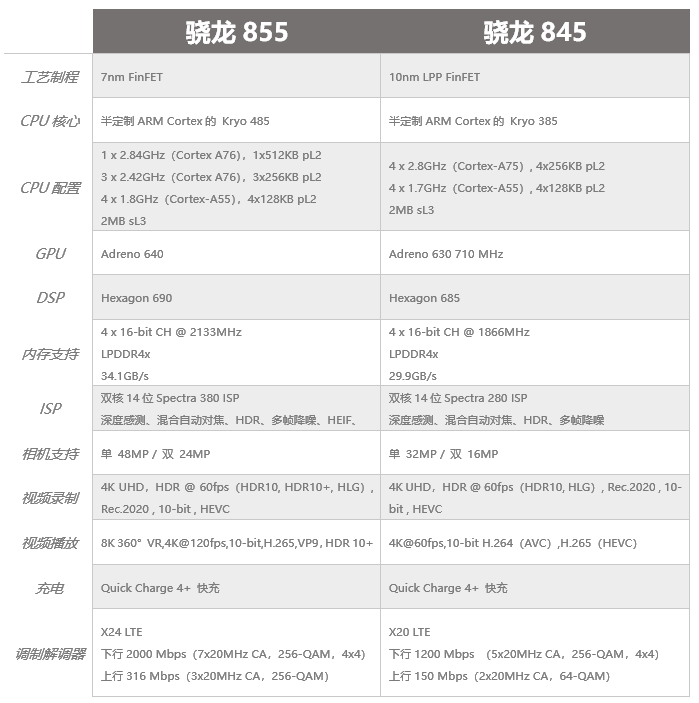

骁龙 855 芯片规格参数

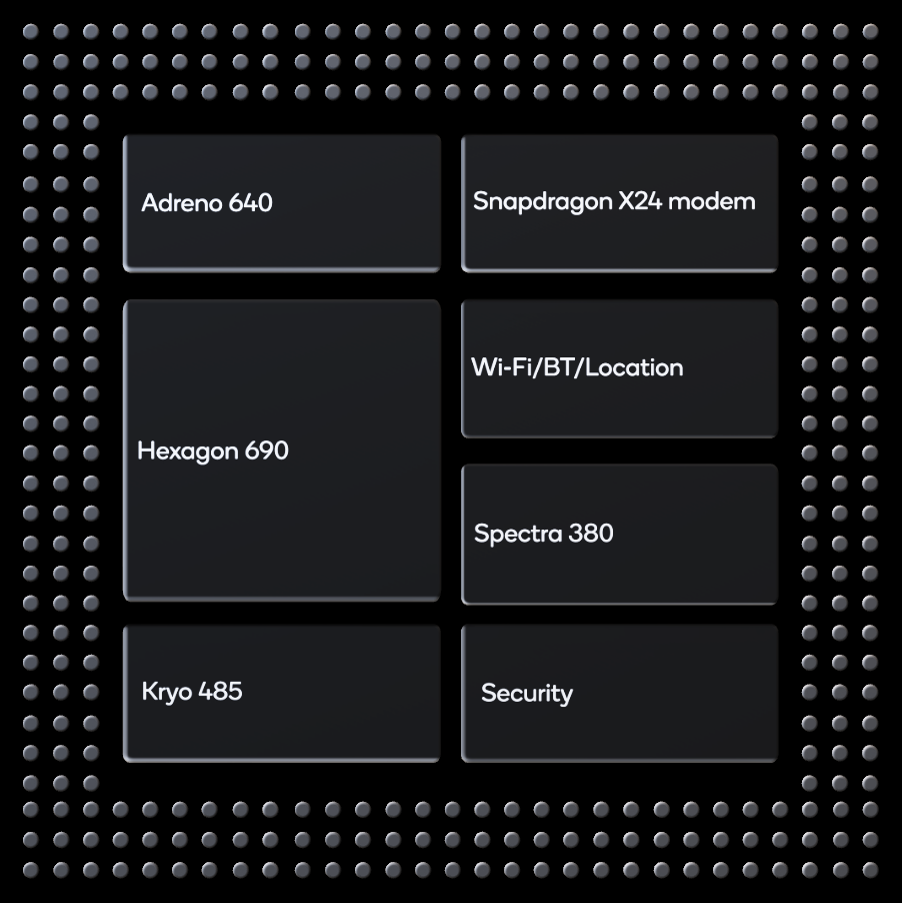

高通骁龙 855 是一枚 7 纳米工艺八核心设计的芯片，这次高通的核心结构设计与 ARM 的 DynamIQ CPU 集群设计略有不同，具体为 1 大核 + 3 中核 + 4 小核的设计。大核基于 ARM 最新 Cortex-A76 设计，可以提供非常高的峰值性能，3 个中核同样也是 Cortex-A76 定制，4 个小的核心基于 Cortex-A55。

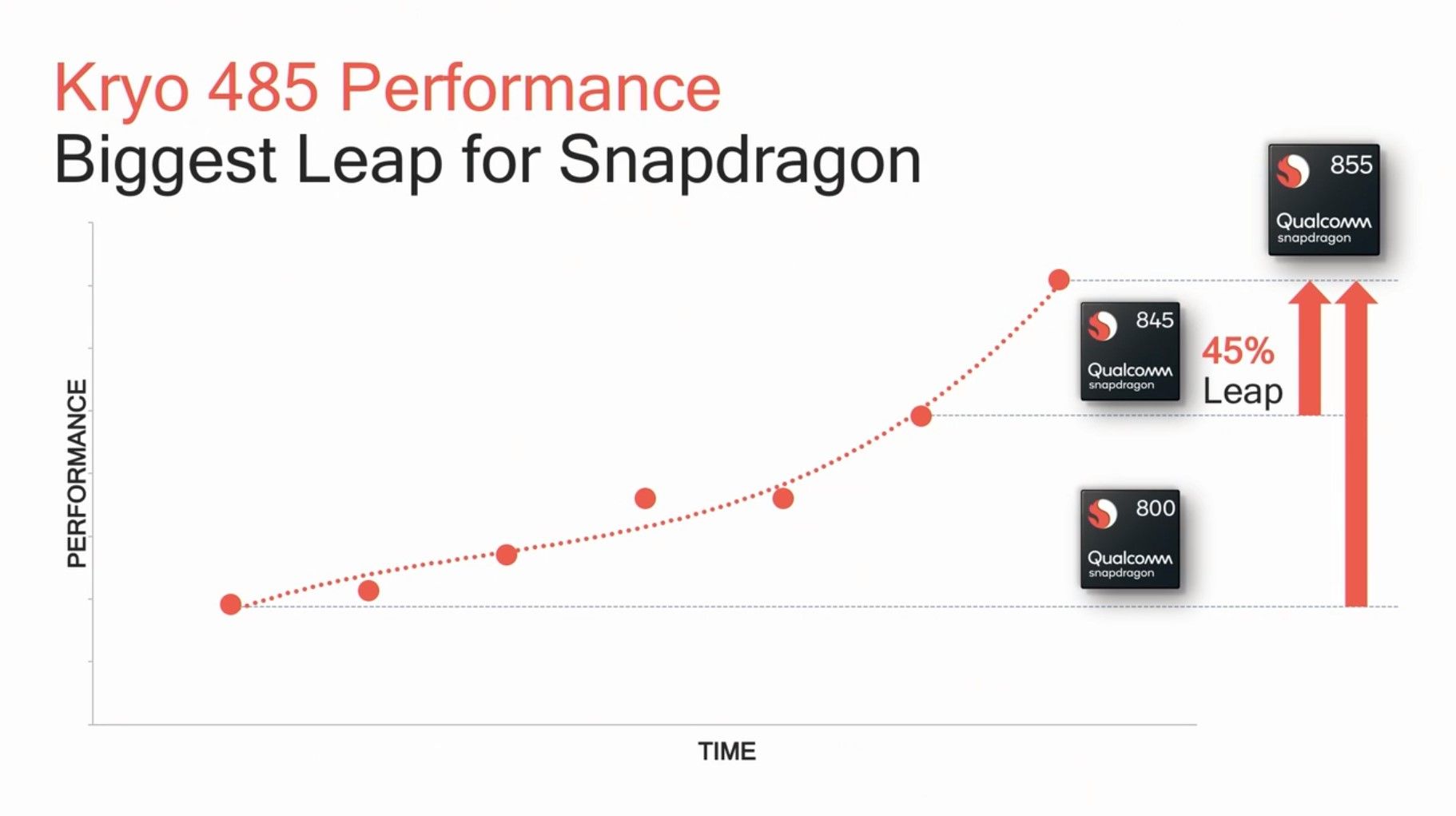

不过，与上一代骁龙 845 芯片相比，骁龙 855 并没有大幅提升 CPU 核心的时钟频率。高通强调，自家的 Kryo 485 CPU 集群由于是基于 ARM 最新的 Cortex-A76 进行半定制设计，所以其 CPU 性能相比上一代还是提高了 45%。毫无疑问，这个提升幅度对于要求 CPU 性能更高的应用程序来说是已经是非常大的的提升了。

骁龙 855 集成了更强大的 Adreno 640 GPU。据高通描述，骁龙 855 的 GPU 性能比上一代芯片提升了 20%，同时还能继续保持业界领先水平的每瓦特能效。可以预计的是，其游戏性能与竞争对手 ARM 的 Mali-G76 相比将再次保持领先地位。关键是，Adreno 640 GPU 还支持 Vulkan 1.1、HDR 和 PBR 基于物理渲染的全新游戏体验。

骁龙 855 集成了新的 ISP 图像信号处理器，支持 4K HDR 视频内容录制，相比上代功耗节省 30%。在 ISP 当中，包含了 Cinema Core、H.265 和 VP9 视频解码器，可提供 7 倍的能效增益。其他还包括支持最高 120fps 的 HDR10+ 视频播放和 8K 视频解码，并支持 8K 360 度全景视频播放。还有其他熟悉的特性，如 aptX 支持，包括对 aptX Adaptive 的硬件支持，以及对快速充电的支持也依然在列。

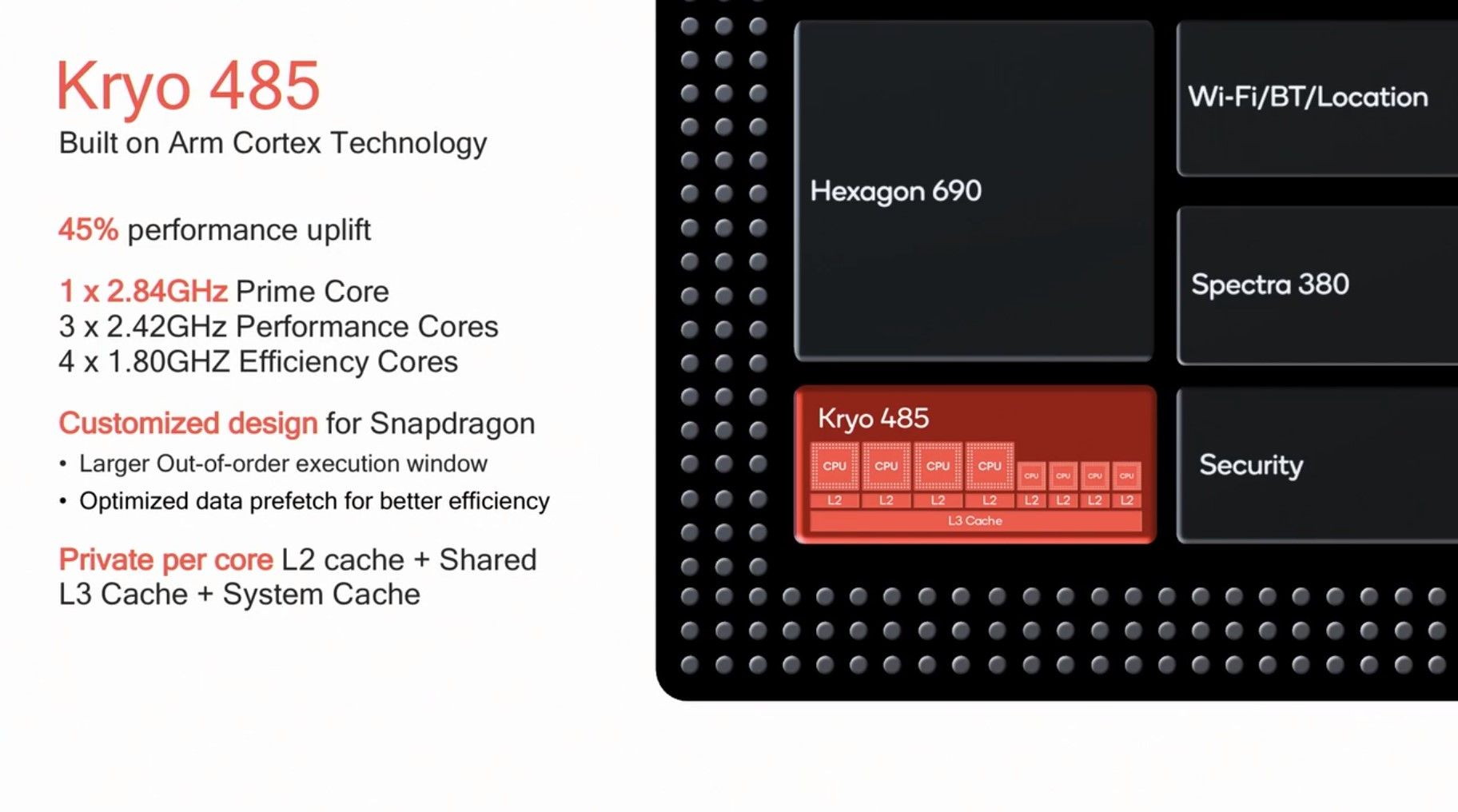

更智能的 Kryo 485 CPU 配置

相比过往的基于 big.LITTLE 的 4 + 4 八核设计的 CPU 配置而言，全新演进的 ARM DynamIQ 集群技术更加灵活，主要是由于共享集群的设计和共享 L3 缓存的引入，使得每个核心单独的 L2 缓存具有更大的灵活性。这意味着，单个 CPU 内核可以根据特定的性能点和大小进行定制，而且仍保留了在同一个集群中紧密统一的优势。因此，采用“小、中、大”分层的结构未来会变得越来越流行。

虽然华为麒麟 980 也是基于 Cortex-A76 定制，但高通的骁龙 855 芯片更充分利用了这一优势，从而选择 1 + 3 + 4 的设计，而不是传统的 4 + 4 配置，其中“1”和“3”都是相同的架构，然后在频率上提供差异，并且所提供的缓存配置也明显有所不同。

骁龙 855 大内核更大的共享 L2 缓存，频率比麒麟 980 2.6GHz 高出 9.2%，达到 2.84GHz 峰值频率，两者结合使其能够将在需要的地方产生更高的性能，可以说这个配置就是为了更高的单线程性能设计，而且可持续时间更长。同时，在骁龙 855 中大核配了 512kb 的 L2 缓存，三个中核频率为 2.42GHz，并各有 256kb 的 L2 缓存，4 个 1.8GHz 主频小核的每个核心各有 128kb 的 L2 缓存。
