原标题：结构光与TOF是未来手机的必备？看这篇文章秒懂

【PConline 杂谈】说起全面屏时代的解锁方式，前有屏下指纹后有结构光。屏下指纹识别想必大家都很熟悉，目前国内主攻全面屏设计的智能机产品大多选择了屏下指纹设计，很大程度上加速了屏下指纹技术的普及。

相反，采用结构光技术的产品并不多，但结构光名声之响较屏下指纹是有之过而无不及。究其原因，还在于iPhone，这个全球最成功的智能机品牌，最新的产品均选择了结构光技术。

随着结构光技术登场，TOF（飞行时间）技术也开始进入消费者的视野。由于其技术原理和结构光技术类似而引起了不少消费者的关注。但结构光技术与TOF技术有何差别？两者的应用范围又是否一致呢？

结构光技术与TOF技术原理

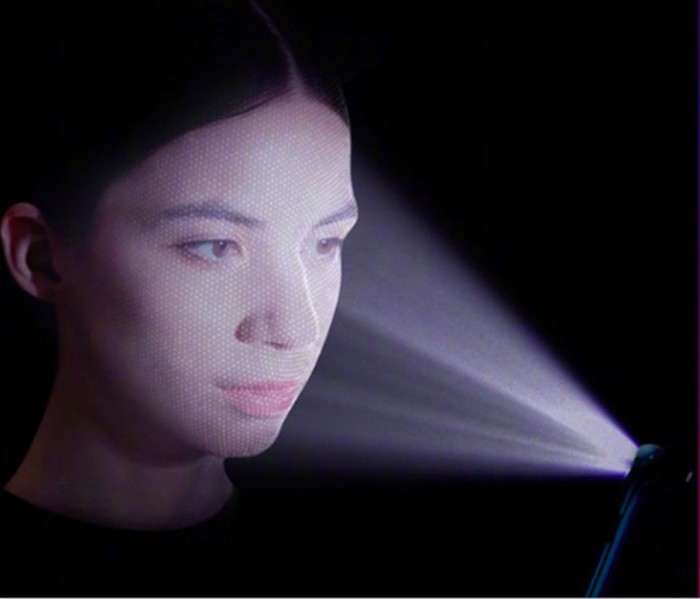

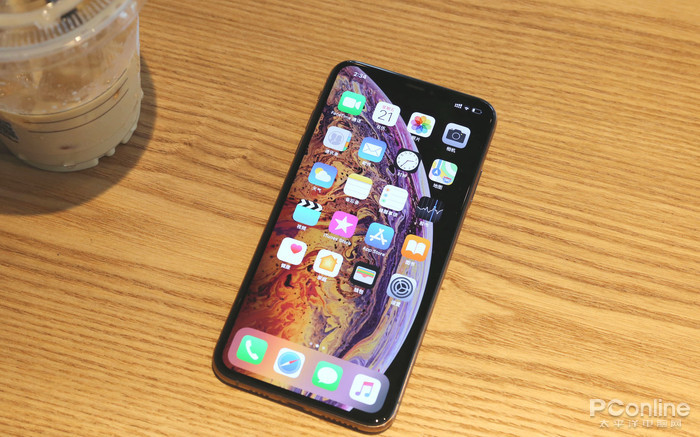

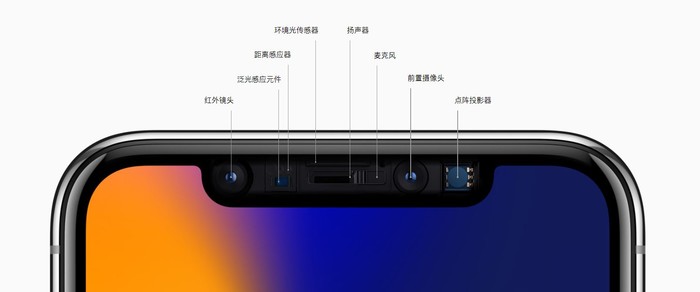

以搭载有结构光技术的iPhone X为例，其搭载的点阵投影仪在工作时可以投射出30000个光点到被测物体上。同时红外镜头开始工作，通过读取点阵图案，捕捉红外图像，经过处理便能获得一张“结构图”。结合前置镜头记录的2D图像，最终生成一张精准的3D数据图。

简单来说，结构光技术是利用光学手段拍摄物体的三维结构，再将获取到的信息进行深入处理的技术。

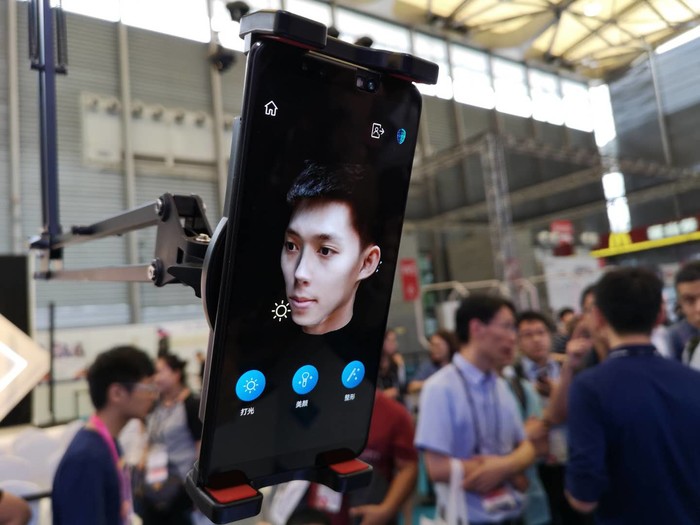

TOF技术同结构光技术不同，其发射的是持续不断的“面光源”。光线遇到不可穿透物体会发生反射。利用这一原理，通过记录反射光达到接收器的时间，由于光速和光波长已知，理论上便能快速计算出光源与物体的距离，由此得到一张被测物体的3D图像。

目前来说，结构光技术主要有编码结构光和散斑结构光两类。前者优点在于算法简单，但功耗较大；后者优点在于透过率高、能耗低，但对于技术能力要求相对更高。但无论是哪种方案，都可能会出现光信息衰减的问题，其应用距离不可避免受到限制。而TOF方案由于是使用面光源，理论上只要提高发射功率，就能够保证足够的应用距离。

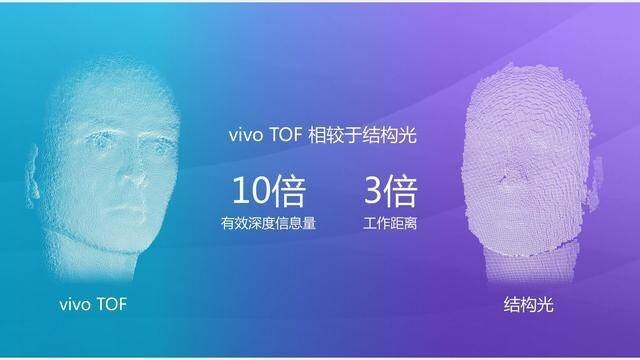

对比来看，结构光技术功耗更小，技术更成熟，更适合静态场景。而TOF方案在远距离下噪声较低，同时拥有更高的FPS，因此更适合动态场景。目前，结构光技术主要应用于解锁以及安全支付等方面，其应用距离受限。而TOF技术主要用于智能机后置摄影，并在AR、VR等领域（包括3D拍照、体感游戏等）有一定的作用。

行业现状与未来发展

据Trend Force预测，未来几年3D传感市场规模将呈现几何式增长，到2020年市场规模可达到108.9亿美元，到2023年市场空间有望达到180亿美元。其中智能机市场的渗透率正不断提升，从2017年的2.1%提升到2020年的28.6%。

中信建投也预测，随着国内厂商开始在结构光领域发力，2019年国内结构光市场规模有望达到40亿美元规模，渗透率在25%左右。

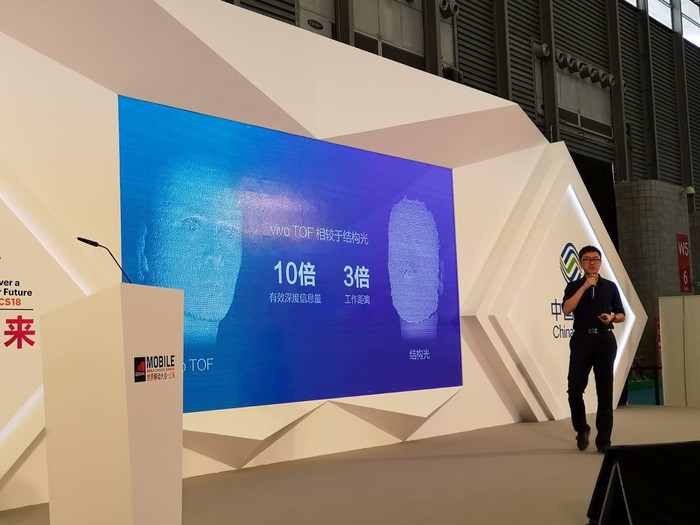

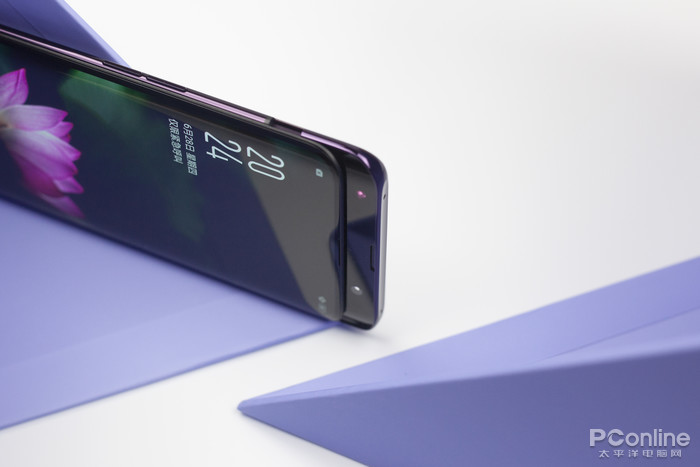

目前结构光方面的供应链已经较为完善，国内厂商如丘钛科技等已经取得重大突破。据悉，OPPO Find X的结构光模组便是来自丘钛科技。TOF技术方面，有消息表示vivo已经同松下展开合作。未来vivo的TOF产品模组有望由舜宇光学和欧菲科技一同供应。

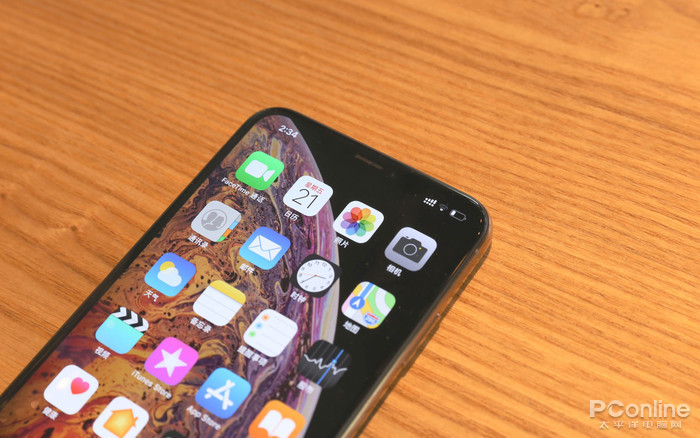

此外，知名分析师郭明錤也表示苹果有望在2019年iPhone中采用TOF技术。如果该传闻为真，必将加速TOF技术的普及。
